Versione bestseller del mulino selettore dedicato al settore della depurazione fumi e alla micronizzazione di Bicarbonato di sodio e Trona.
La macinazione nei mulini selettori delle serie MG-B avviene per impatto ad alta velocità periferica con corpi macinanti fissi, in circuito chiuso da un selettore dinamico.
All’ingresso della camera di macinazione, il materiale da processare è immediatamente investito dal flusso d’aria dell’aspirazione e le parti già sufficientemente fini vengono dirette al punto di iniezione con conseguente alleggerimento del carico di lavoro della macinazione.

La particolare geometria interna della camera di macinazione dei mulini selettori G.T.S. conferisce al materiale colpito dai martelli delle traiettorie perpendicolari alla superficie d’urto della corazza migliorando così l’efficienza di macinazione.
L’asse di rotazione orizzontale consente una rapida apertura della camera di macinazione, facilita l’estrazione dei componenti meccanici rendendo quindi più agevoli e veloci le operazioni di manutenzione.



Un selettore dinamico, situato nella parte soprastante la camera di macinazione, permette il controllo continuo della granulometria finale del prodotto.
E’ costituito da un cestello rotante a “gabbia di scoiattolo” che il materiale deve attraversare per poter abbandonare il mulino selettore e che applica alle particelle una forza centrifuga contraria alla spinta cinetica esercitata dal flusso d’aria sulle particelle.
Operando sulla velocità di rotazione è possibile variare il diametro di Top-Cut del prodotto, vale a dire il diametro massimo delle particelle, cui è consentito abbandonare il mulino selettore.



È richiesto un ventilatore ad alta prevalenza, il cui funzionamento garantisce tra le altre cose la movimentazione del materiale dalla camera di macinazione alla tubazione di trasporto.
È quindi fondamentale il controllo del flusso d’aria e la disponibilità di un ventilatore adatto a fornire la prevalenza necessaria a superare le perdite di carico, dovute ai vari dispositivi, senza compromettere la portata del flusso d’aria.



I mulini selettori MG-B, coniugando la ricercatezza della progettazione alla linearità costruttiva, si distinguono per l’elevato livello di performance ottenuto.
La loro affidabilità e la costanza delle loro prestazioni garantiscono un funzionamento ininterrotto di molte settimane e la necessaria manutenzione di routine richiede solo tempi minimi.
In condizioni ottimali di esercizio e manutenzione garantiscono una disponibilità di servizio di 8200 ore/anno.

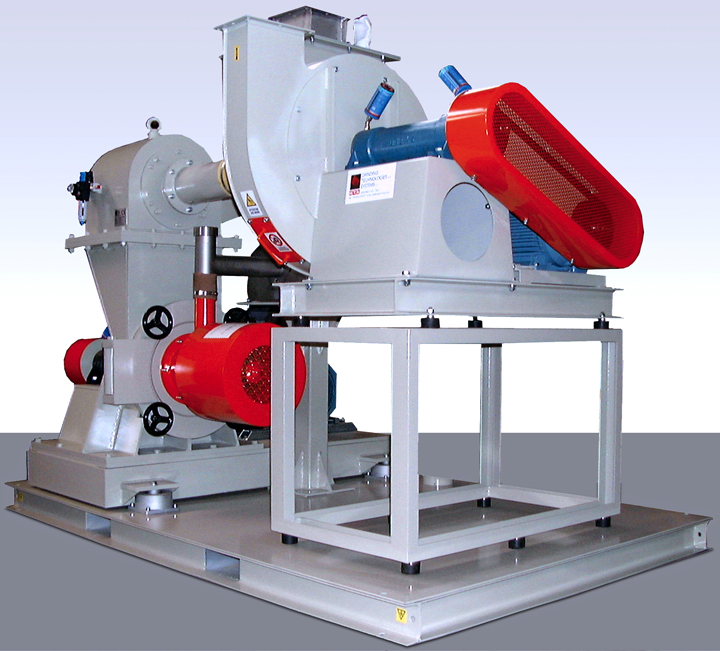

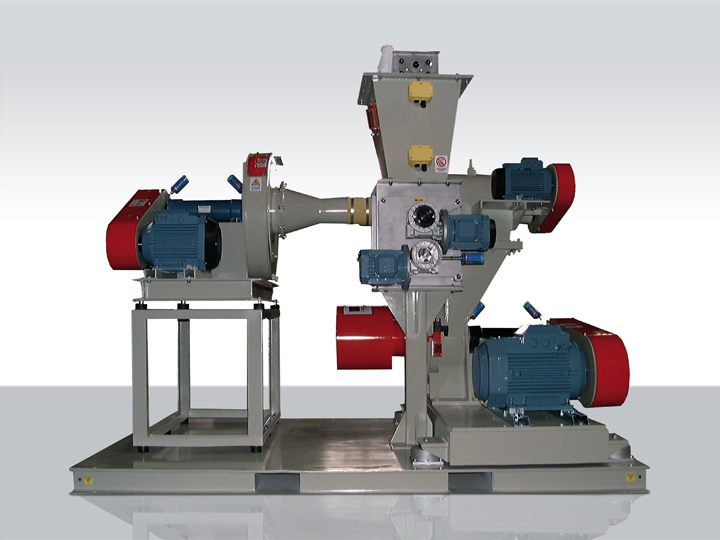

• Il mulino selettore monogirante è una macchina compatta fornita premontata sul proprio basamento facilmente ancorabile
• Il dosaggio dell’alimentazione avviene tramite coclea controllata da regolatore di processo (PID) che varia la portata del materiale in funzione del livello di acidità garantendo tempi di risposta estremamente rapidi e consentendo il contenimento dei picchi di emissioni di inquinante
• La particolare posizione dell’alimentazione consente di montare il sistema di dosaggio su bilancia ed effettuarne il controllo ponderale.
• La velocità della girante di macinazione è costante e viene stabilita in funzione del materiale lavorato.
• Il numero di giri del selettore varia istantaneamente in funzione della portata di reattivo richiesto

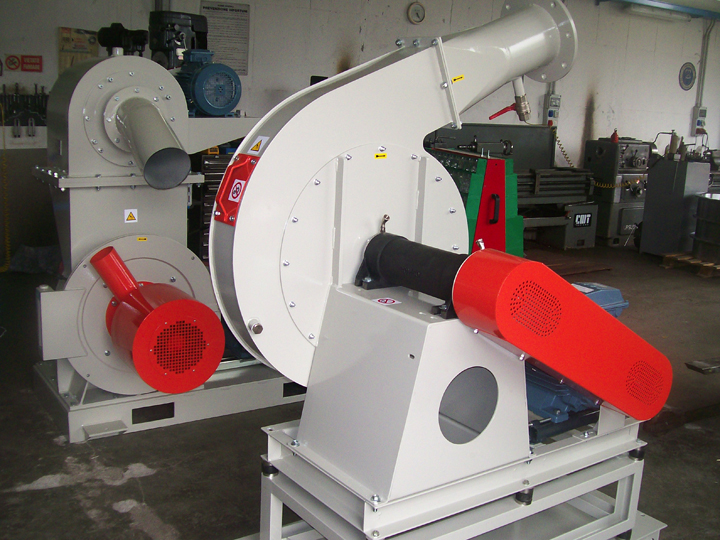

• È richiesto un ventilatore ad alta prevalenza specificatamente dimensionato con il triplice scopo di:

- Evitare il surriscaldamento della macchina
- Estrarre il materiale dalla camera di macinazione
- Permettere la selezione dinamica delle polveri

• Ad elevate capacità produttive, con l’utilizzo di un mulino selettore MG100-B il prodotto è recuperato tramite un filtro a maniche ciclone
• I parametri per ottenere le finezze desiderate vengono impostati e visualizzati a pannello operatore

• Affidabilità

• Manutenzione ordinaria minima

• Ingombri e pesi contenuti

• Facilità di installazione e di accesso ai componenti

• Variazione  della granulometria del prodotto senza arresto della produzione

• Possibilità di adottare il controllo ponderale dell’alimentazione

PRODUZIONE NOMINALE per bicarbonato di sodio – (kg/h) min - max
GRANULOMETRIA	MG-B 30	MG-B 40	MG-B 60	MG-B 80	MG-B 100
d90 ≤ 35 µm	20 ÷ 200	50 ÷ 600	100 ÷ 1200	150 ÷ 2200	200 ÷ 4500
d90 ≤ 20 µm	120	300	600	1200	2300

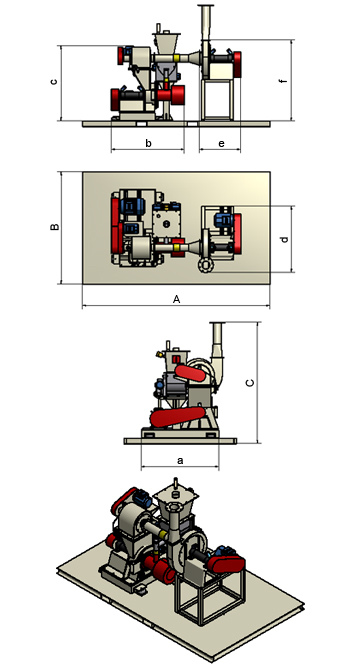

>>> DOWNLOAD DATASHEET	MG-B 30	MG-B 40	MG-B 60
Mulino Selettore
Dimensioni a mm	1070	1450	1600
Dimensioni b mm	1120	1370	1430
Dimensioni c mm	1250	1405	1790
Microdosatore
Capacità tramoggia dm3	80	80	80
Potenza coclea kW	0.75	0.75	0.75
Ventilazione forzata kW	0.02	0.02	0.02
Potenza rompi ponte kW	0.75	0.75	0.75
Ventilatore
Dimensioni d mm	1230	1245	1390
Dimensioni e mm	670	775	815
Dimensioni f mm	1450	1615	1545
Pressione totale mm/H20	500	600	900
Portata d’aria m3/h	720	1500	3000
Tubazione di trasporto	DN 125	DN 150	DN 200
Misure di ingombro standard con basamento
A x B x C mm	3000x2200x2260	3500x2200x2260	3500x2200x2260
Peso Totale con motori kg	1600	1900	2600
Potenze elettriche installate
Macinazione kW	11	18.5 ÷ 22	30 ÷ 37
Selettore kW	2.2	2.2	5.5
Ventilatore kW	5.5	7.5	15

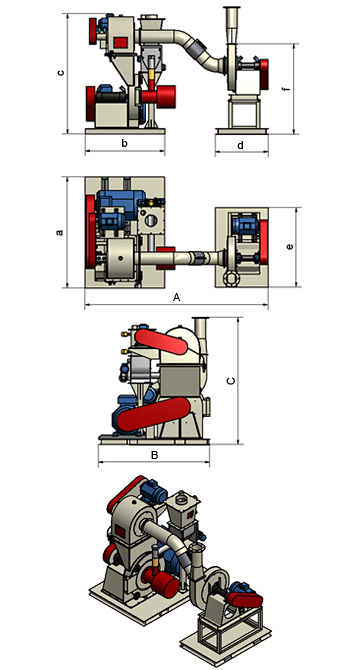

>>> DOWNLOAD DATASHEET	MG-B 80
Mulino Selettore
Dimensioni a mm	2100
Dimensioni b mm	1500
Dimensioni c mm	2280
Microdosatore
Capacità tramoggia dm3	85
Potenza coclea kW	0.75
Ventilazione forzata kW	0.02
Potenza rompi ponte kW	0.75
Ventilatore
Dimensioni d mm	1000
Dimensioni e mm	1500
Dimensioni f mm	1700
Pressione totale mm/H20	900
Portata d'aria m3/h	4500
Tubazione di trasporto	DN 250
Misure di ingombro standard con basamento
A x B x C mm	3460x2100x2400
Peso Totale con motori kg	3350
Potenze elettriche installate
Macinazione kW	75
Selettore kW	15
Ventilatore kW	22

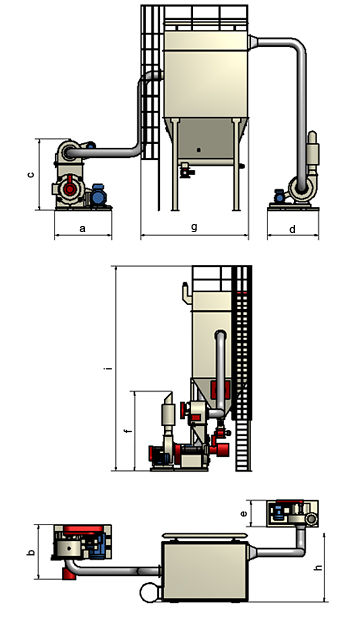

>>> DOWNLOAD DATASHEET	MG-B 100
Mulino Selettore
Dimensioni a mm	2200
Dimensioni b mm	2110
Dimensioni c mm	2770
Peso con motori kg	3920
Ventilatore
Dimensioni d mm	2000
Dimensioni e mm	1200
Dimensioni f mm	2300
Peso con motori kg	800
Pressione totale mm/H20	1200
Portata d'aria m3/h	8000
Tubazione di trasporto	DN 300
Filtro
Dimensioni g mm	4180
Dimensioni h mm	2680
Dimensioni i mm	7950
Superficie filtrante m2	180
Potenze elettriche installate
Macinazione kW	110 ÷ 132
Selettore kW	15
Ventilatore kW	37
