Dosaggio - Distribuzione
Un efficiente sistema di stoccaggio, estrazione e dosaggio consente di gestire al meglio questa delicata fase del processo di micronizzazione permettendo:
- una fluida alimentazione e corretta distribuzione del prodotto che consente di evitare arresti del processo a valle ed una alimentazione discontinua e/o mal ripartita.
- il controllo e verifica della portata del materiale processato, la visualizzazione/raccolta di dati reali effettivi della portata con conseguente rimozione di sovradosaggi o sottodosaggi.
G.T.S. individua e progetta le soluzioni più adatte a sviluppare il più appropriato ed efficiente sistema di distribuzione e dosaggio del materiale: da semplici ed economici sistemi di dosaggio a completi sistemi di distribuzione ridondanti che alimentano contemporaneamente più linee di dosaggio a controllo ponderale.
L’ottimizzazione e il controllo del processo di dosaggio permettono pertanto una ripartizione uniforme sui vari punti di alimentazione e una verifica della portata del materiale processato.
Laddove il mercato non offriva tecnologie appropriate, in collaborazione con l’area tecnica di alcuni selezionati Fornitori, G.T.S. ha apportato migliorie alle macchine disponibili, progettando e realizzando componenti e macchinari innovativi per la soluzione alle problematiche evidenziate dalla Clientela derivanti da specifiche caratteristiche del prodotto e dalla sua gestione.
Coclee reversibili, valvole deviatrici e raccordi a Y sono le opzioni più idonee per impianti meno complessi.

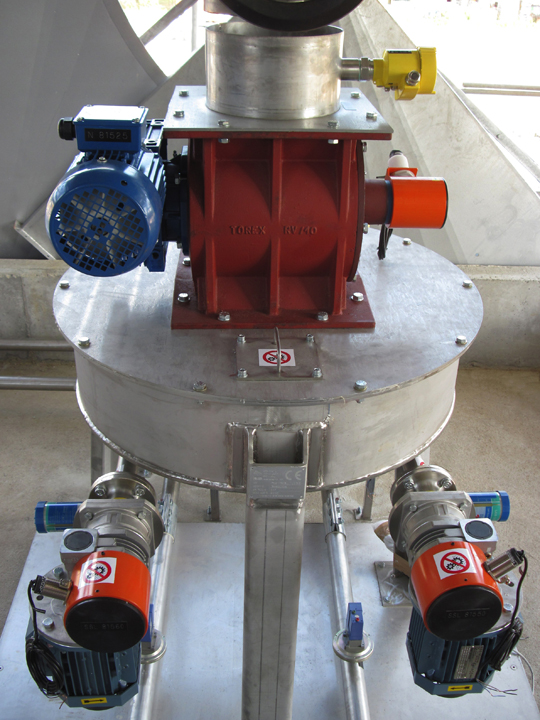

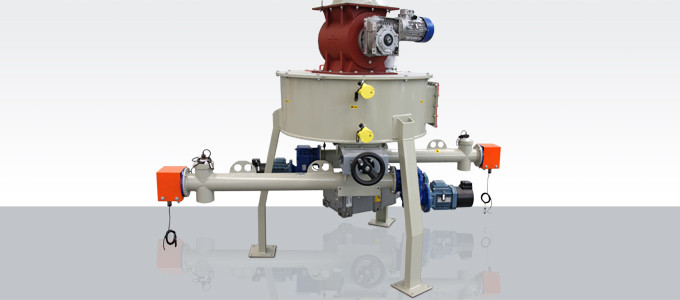

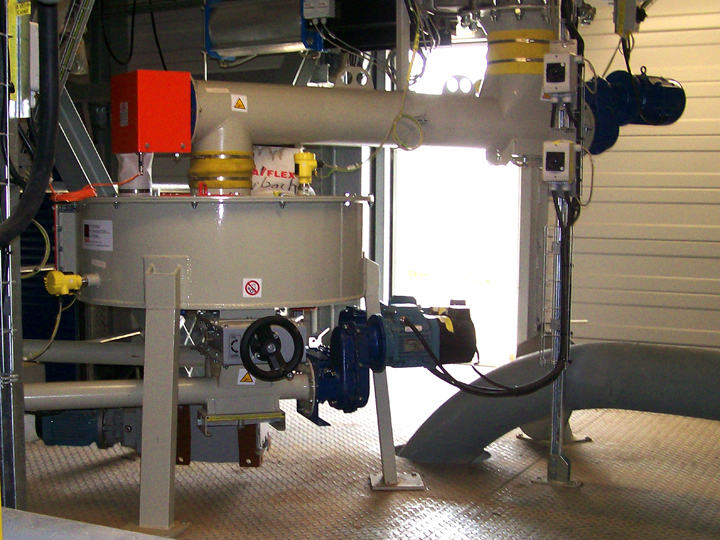

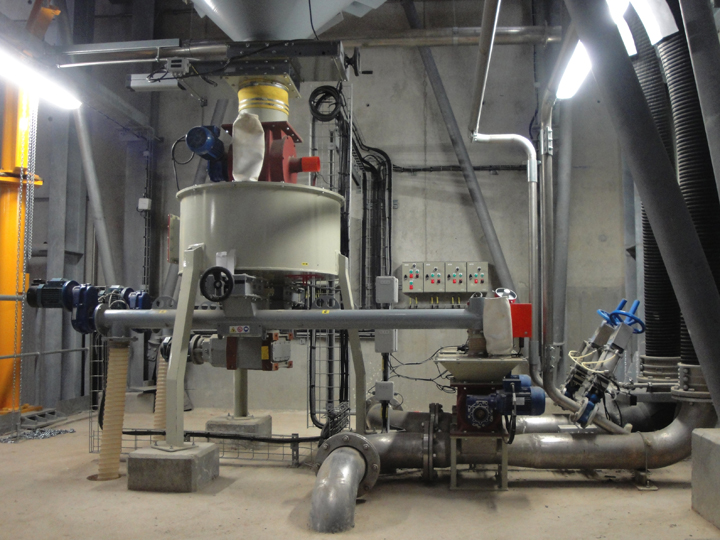

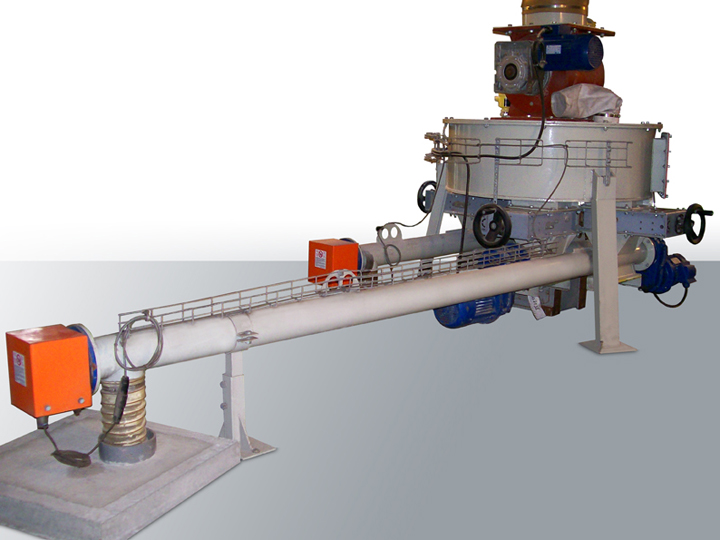

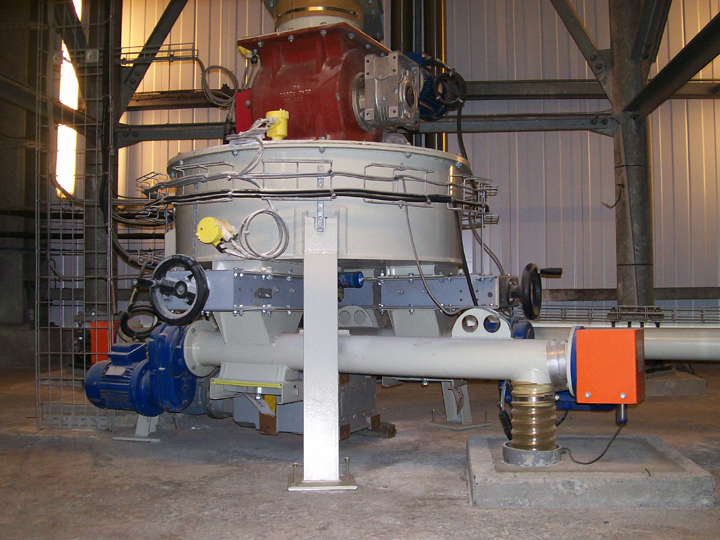

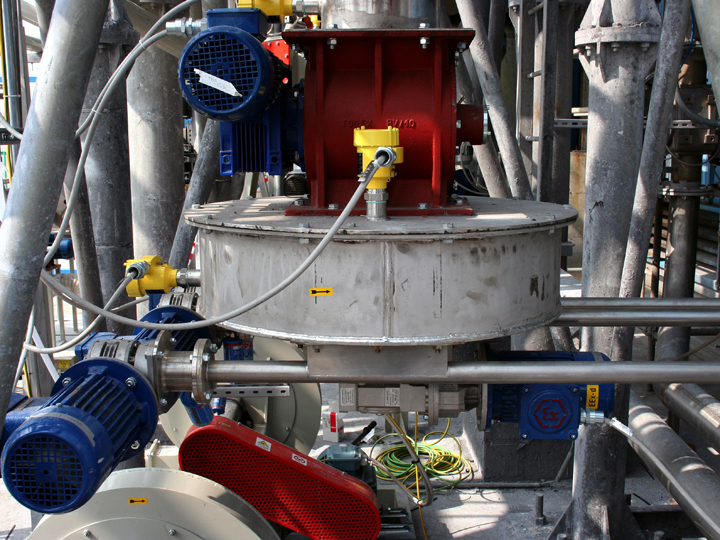

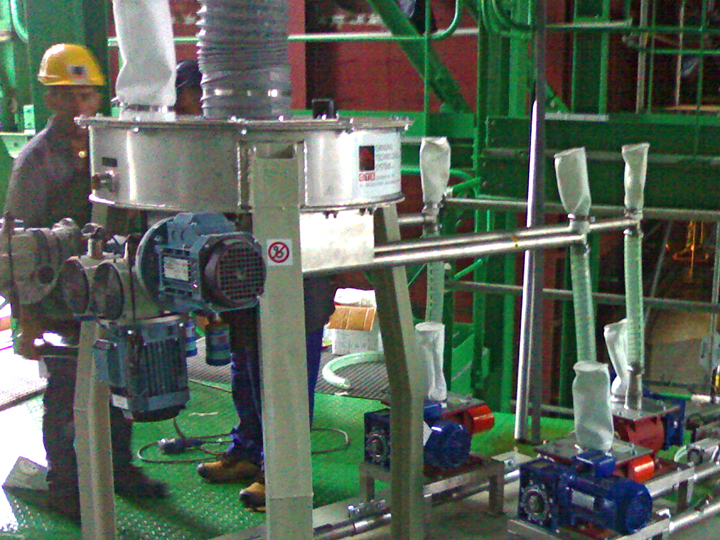

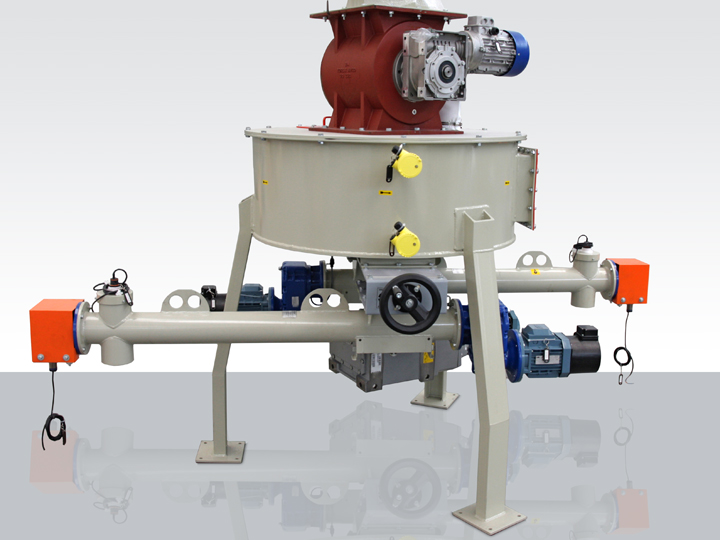

Il Distributore serie DS è una macchina versatile che consente di distribuire omogeneamente su più linee materiali polverosi, sabbiosi o granulari aventi diametro massimo 20 mm, chimicamente stabili e non infiammabili.
È prevista una versione ATEX adatta a materiali esplosivi, quali i carboni attivi.
Il materiale entra nel distributore tramite una coclea convogliatrice o una valvola stellare; al suo interno è montato un utensile omogeneizzatore con pale in acciaio che facilitano la discesa del materiale facendolo ricadere in due o più bocche di scarico.
L’azionamento di questo utensile è ottenuto con un motoriduttore installato al di sotto del distributore.
Per agevolare la manutenzione sono state predisposte delle valvole a ghigliottina manuali Infine il materiale viene distribuito e trasportato tramite coclee tubolari ai vari punti di alimentazione.
- Realizzato in acciaio al carbonio con appropriato rivestimento superficiale o eventualmente in acciaio inossidabile.
- Sul coperchio e sulla parete laterale sono installati due indicatori di livello e sulla parte superiore è montata una manichetta di compensazione.
- Su ciascuna delle aperture alla base sono montate una ghigliottina manuale ed una coclea estrattrice - dosatrice.
- La coclea dosatrice è completa di motoriduttore controllabile tramite inverter per variare il dosaggio e motori servoventilati per garantire un buon funzionamento anche a basso regime.
Vantaggi
- Distribuzione uniforme ai vari punti di alimentazione
- Miglioramento dell’affidabilità del sistema di dosaggio
- Possibilità del controllo ponderale del sistema con l’inserimento di una piattaforma di pesatura
- Un unico punto di stoccaggio può alimentare contemporaneamente in maniera omogenea più linee di alimentazione
Dati tecnici
DS-1000
Dimensioni distributore: mm Ø 1050 x h 360
Volume distributore: 0,31 m3
Altezza min.: mm 1200
Altezza max.: variabile
DS-800
Dimensioni distributore: mm Ø 800 x h 205
Volume distributore: 0,10 m3
Altezza min.:mm 1200
Altezza max.: variabile

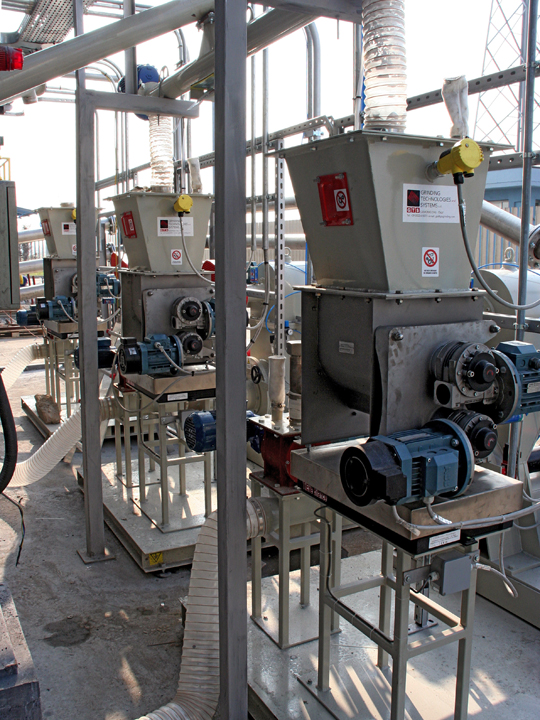

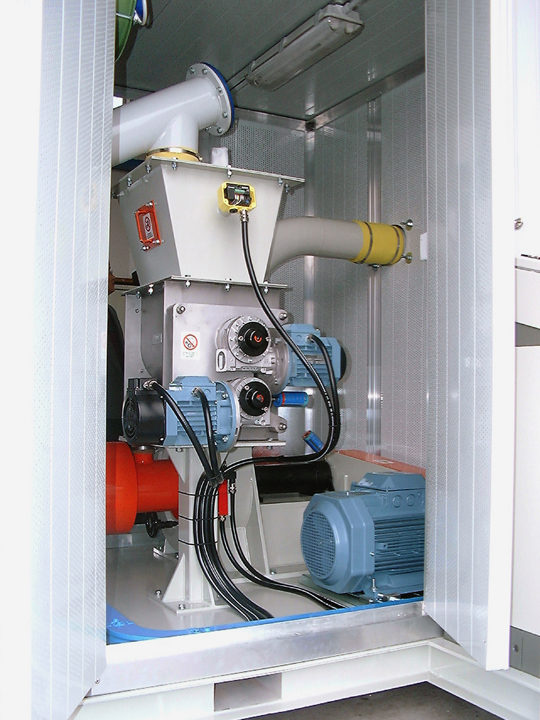

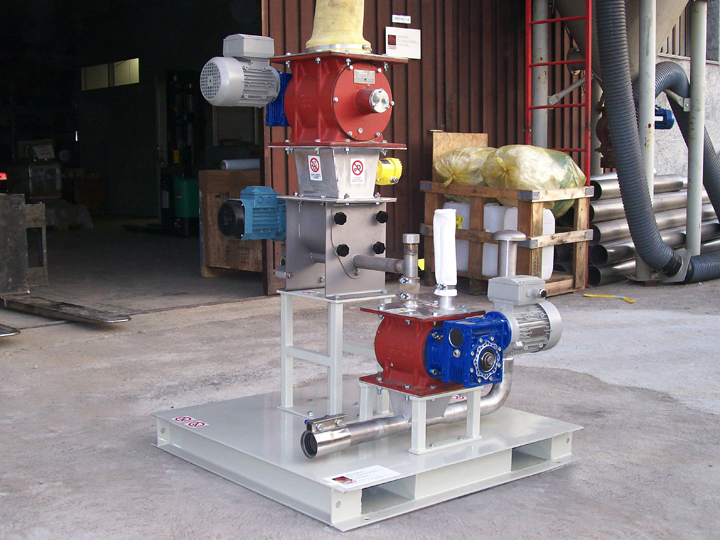

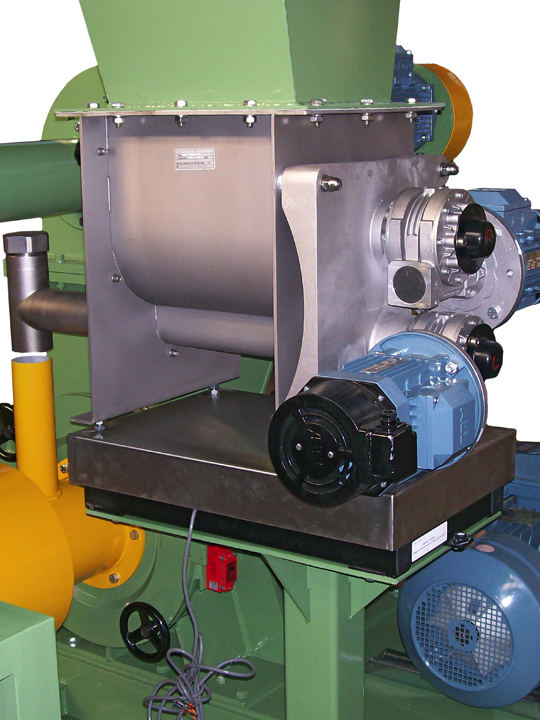

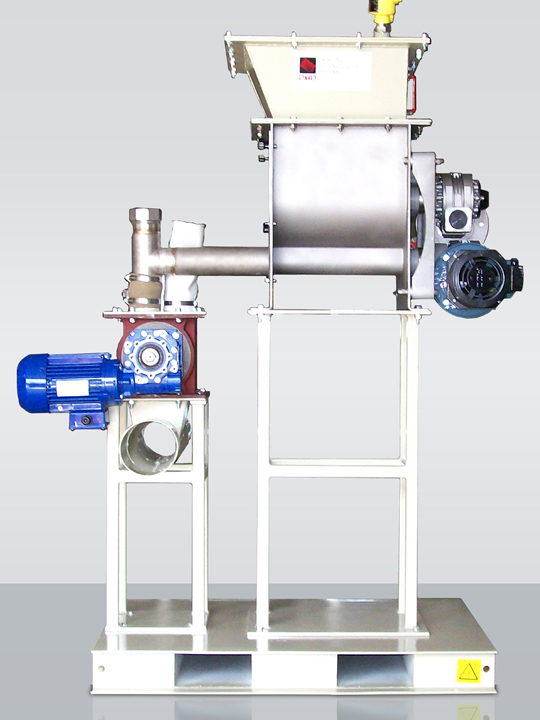

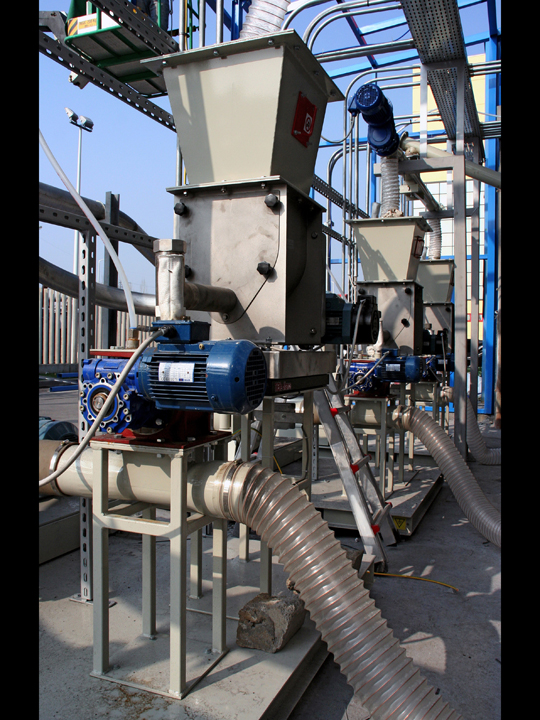

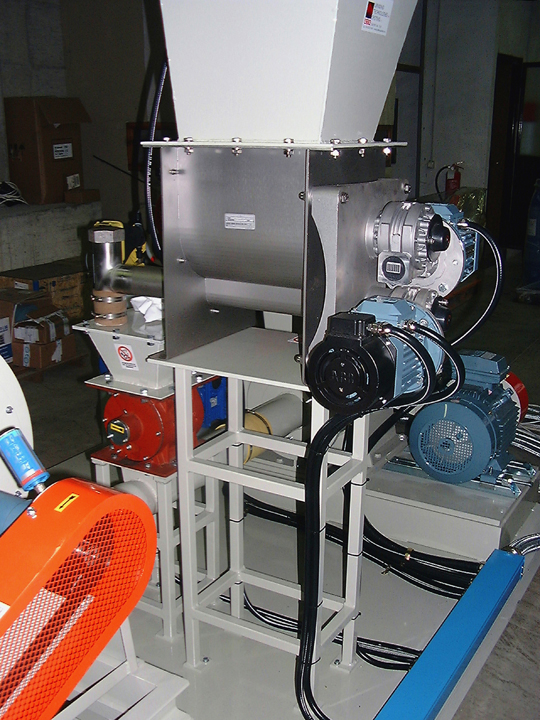

Microdosatori per il dosaggio volumetrico opportunamente adattati alle specifiche esigenze produttive grazie al know-how acquisito in anni di esperienza nel settore.
- Microdosatore completo di tramoggia e indicatore di livello a vibrazione.
- Il coperchio della tramoggia munito di raccordo alla coclea di alimentazione e di un tronchetto completo di manichetta per la compensazione della pressione.
- Il motore della coclea è alimentato a mezzo inverter, ed è servoventilato per migliorarne il funzionamento ai bassi regimi.
- Il corpo del dosatore, la coclea dosatrice e l’utensile rompi ponte sono realizzati in acciaio inossidabile
- Due motorizzazioni distinte per l’utensile rompi ponte e per quello di dosaggio.

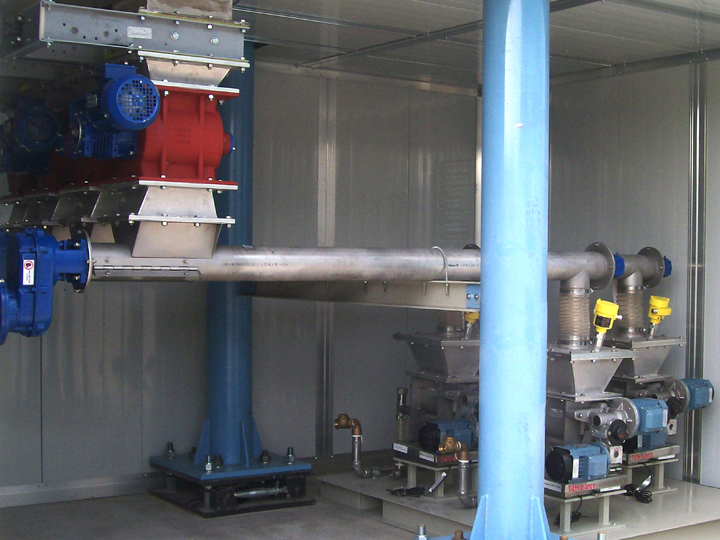

Coclea tubolare per il dosaggio volumetrico basato su un sistema di dosaggio versatile ed economico. La coclea è anche disponibile nella versione ATEX.
- Coclea completa di camicia tubolare, spira ruotante e testate con gruppo di tenuta.
- Il suo motore è adeguato all’applicazione della coclea stessa, alimentato a mezzo inverter e servoventilato per migliorarne il funzionamento ai bassi regimi.
- Il tubo della coclea dosatrice della versione ATEX è realizzato in acciaio inossidabile.
